Línea de servicio
Estudios eléctricos modelados en ETAP a partir de datos levantados en sitio: cortocircuito, coordinación de protecciones, arco eléctrico (IEEE 1584), calidad de la energía y estudios de Código de Red. El entregable es accionable: ajustes de protección, etiquetas de arco eléctrico y la lista de equipo por reemplazar.
Cómo trabajamos
Levantamos placas, calibres, longitudes y los ajustes actuales dispositivo por dispositivo, más los datos de cortocircuito del suministrador. Con eso se arma el modelo del sistema en ETAP.
Se corren operación normal, planta de emergencia, enlace de transferencia cerrado y carga futura. Un estudio sobre un unifilar desactualizado da resultados limpios y equivocados.
Ajustes cargables dispositivo por dispositivo, etiquetas de arco eléctrico con energía incidente y EPP, y la lista de equipo por debajo de su corriente de falla. Con eso se autoriza una compra o un libramiento.
La memoria integra el expediente del Código de Red y cierra observaciones de auditoría corporativa, con los hallazgos ordenados por riesgo.
Nuestro método
Placas de transformadores y motores, calibres y longitudes reales, ajustes cargados en cada relevador e interruptor, y los datos de cortocircuito del suministrador.
Se construye el modelo del sistema y se corren los escenarios: operación normal, emergencia, transferencia cerrada y carga futura proyectada.
Cortocircuito, coordinación de protecciones, arco eléctrico bajo IEEE 1584 y calidad de la energía; cada resultado contra su criterio de aceptación.
Tabla de ajustes dispositivo por dispositivo, etiquetas de arco, lista de equipo por reemplazar y hallazgos por riesgo, listos para decidir.
Qué incluye

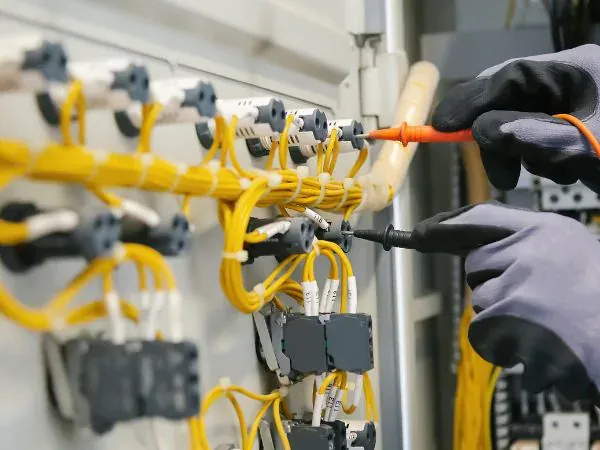

Factibilidad, ingeniería y estudios para llevar el suministro por encima de 35 kV: subestación, medición y expediente de interconexión ante el suministrador.

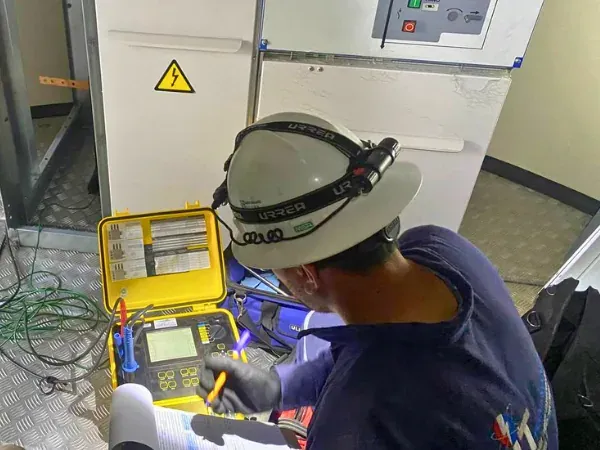

Ingeniería y estudios para pasar de un suministro en baja tensión a 13.8, 23 o 34.5 kV: subestación propia, celda de medición y protección, y malla de tierras.

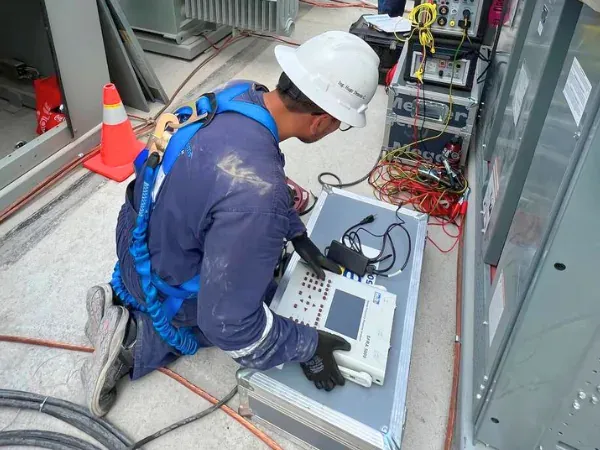

Cálculo en ETAP de las corrientes de falla en cada bus, para comprobar si los interruptores, tableros y cables instalados aguantan lo que puede pasar por ellos.

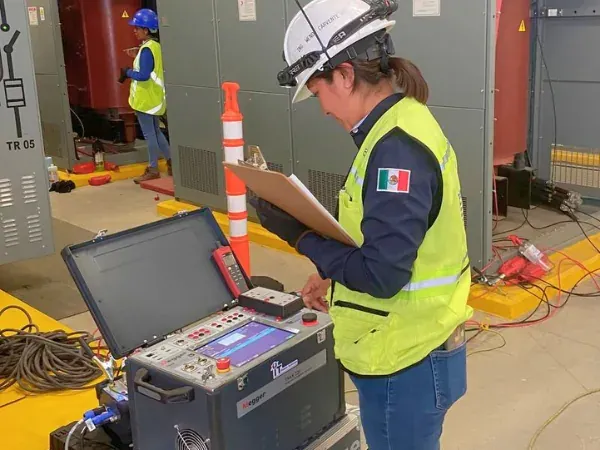

Ajuste de relevadores, fusibles e interruptores sobre curvas tiempo-corriente para que una falla la despeje el dispositivo más cercano a ella.

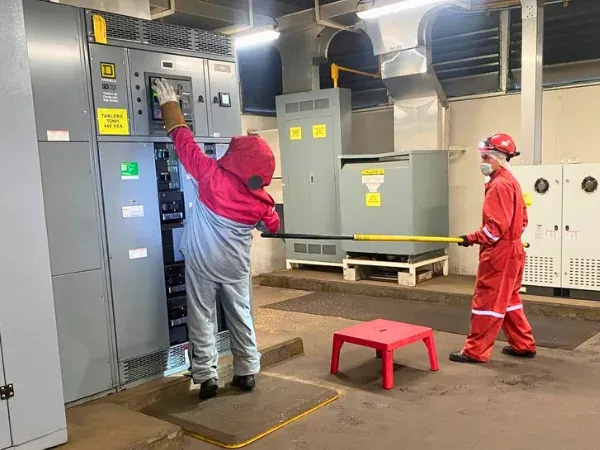

Cálculo de la energía incidente en cal/cm² y de la frontera de arco eléctrico conforme a IEEE 1584, para etiquetar cada tablero y definir el EPP.

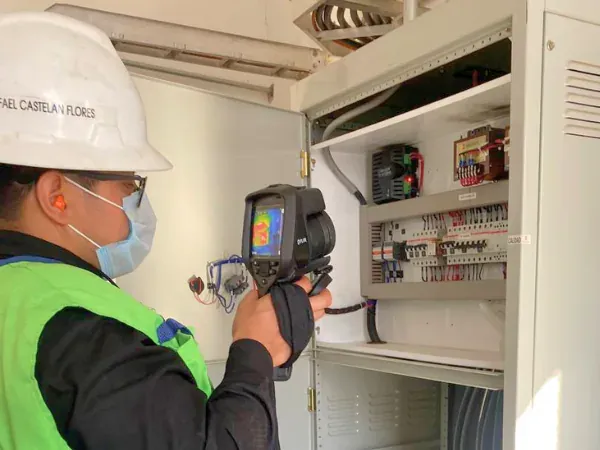

El paquete de estudios que el Código de Red exige a los centros de carga, integrado en el expediente que revisa la unidad de inspección.

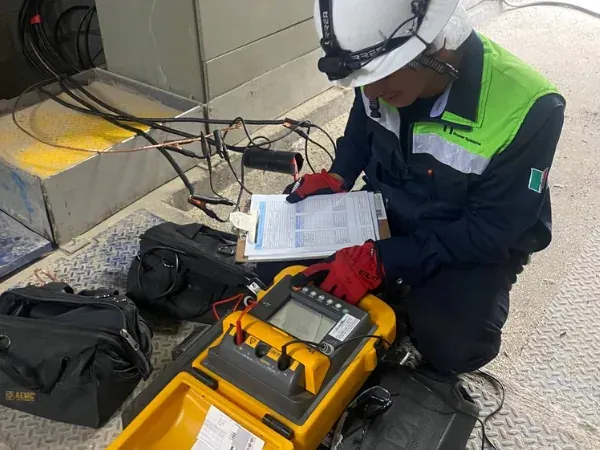

Medición continua de siete días con analizador clase A: armónicas, huecos de tensión, desbalance y factor de potencia, para decidir qué vale la pena corregir.
Con qué lo calculamos
Cada decisión se calcula sobre una réplica digital de la planta, validada contra lecturas de campo. ETAP es el estándar de la industria para el análisis de sistemas eléctricos de potencia.
Lo que se resuelve en el modelo
Marco normativo
Normas oficiales mexicanas, de cumplimiento obligatorio.
Norma mexicana ANCE de referencia.
Disposiciones de la autoridad para centros de carga.
Estándares de prueba de equipo primario.
Estándares internacionales de equipo e instalación.
Seguridad eléctrica y protección contra rayo.
Ensayo de aceites y materiales aislantes.
Trabajamos conforme a estas normas.
Consulta el alcance concreto que aplica a tu instalación.
Cuéntanos qué tienes instalado y qué problema quieres resolver. Respondemos con un alcance concreto: qué se mide, bajo qué norma y qué se entrega.
